應用背景

作為世界工業大國，我國的工業用水占全國用水量的20%以上，在現代化的大型工業企業中，每天的工業用水量都以數十萬噸計，而由此產生的工業水污染及水資源不足問題，使得工業水處理技術成為工業發展中的重要環節。

因此,在工業用水及再生水處理過程中，如何提高大型企業工業水計量精度，減少因計量誤差而帶來的損失，不僅關乎工業企業用水效率的提升，更關乎我國水資源的循環利用，實現綠色增長。

項目概述

客戶為一家針對水基工業領域，提供水處理及工業過程處理專用化學品、膜產品、膜系統、水處理工廠和運營服務等綜合解決方案的高新技術企業。

本項目中，客戶使用MF600E電磁流量計，用于高濃度反滲透膜過程液體的測量，以及制水完成后成品液態水的流量測量。

項目難點

由于制水過程中，高濃度滲透膜過程介質NaCl溶液的流量與系統效率直接掛鉤，故對產品精度要求非常高，且需要保證同時運行的數十臺流量計偏差一致；而制水流量作為最后系統效率的核心計算量，同樣需要足夠的精度來保障。

除對產品本身的要求較高外，項目現場也存在諸多難點：

1. 強大的技術保障是項目順利實施的關鍵，項目現場的儀表專業人員不多，對我們的技術支持能力提出了更高的要求；

2. 老式生產管道很多都不具備安裝流量計的條件，因此對現場安裝提出更高的挑戰；

3. 停產安裝的時間有限，全部儀表要在兩周以內完成安裝調試，難度很大。

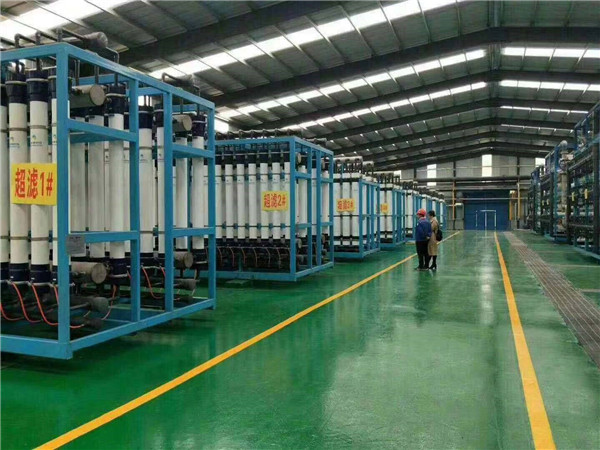

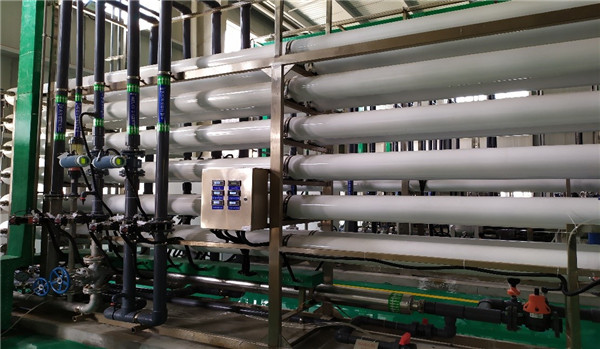

（客戶需要安裝電磁流量計的設備現場）

產品應用

產品選型

本次項目中所使用的產品為全新升級的MFE600E電磁流量計，工程師為客戶選用耐腐蝕的襯里材料聚四氟乙烯（PTFE）與測量NACL溶液的電極鈦電極（Ti）來滿足測試條件。

MFE600E產品優勢：

* 傳感器部分只有襯里和電極與介質接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期的使用；

* 采用多電極結構，精確度高，配備接地電極，無需接地環，節省成本；

* 斷電時，EEPROM可保護設定參數和累計流量值；

* 轉換器采用低功耗的單片機數據處理，性能可靠，精度高，功耗低，零點穩定。點陣LCD顯示累積流量、瞬時流量、流速、流量百分比

等參數；

* 雙向測量系統，可測正向流量、反向流量；低頻矩形波勵磁，提高了流量的穩定性，功率損耗低，低流速特性優越。

安裝實施

電磁流量計安裝要求：

1. 電磁流量計安裝過程中，客戶容易忽視管路變徑后的流量計安裝。很多客戶知道可以變徑，但是沒有保證變徑后的直管段要求，對測量精度造成很大影響。我們的工程師團隊會對現場不合適的管徑段做變徑指導，以確保流量計的穩定精準運行；

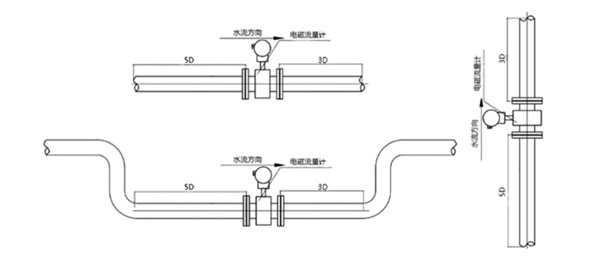

2.管段式流量計本體作為管道的一部分，上游側應有不少于5倍管道直徑的直管段，下游側應有不少于3倍管道直徑直管段。

3. 裝電磁流量計的管道上應無較強的漏電流，應盡可能遠離有強電磁場的設備，如大電機、大變壓器、變頻器等，以避免電磁場的干擾；

4. 由于電磁流量計測量的是微弱電勢，因而，良好的接地是保障電磁流量計穩定工作的必要條件，通常接地是通過接地環或傳感器內的參考電極和管路系統的接地連接來實現。

現場效果

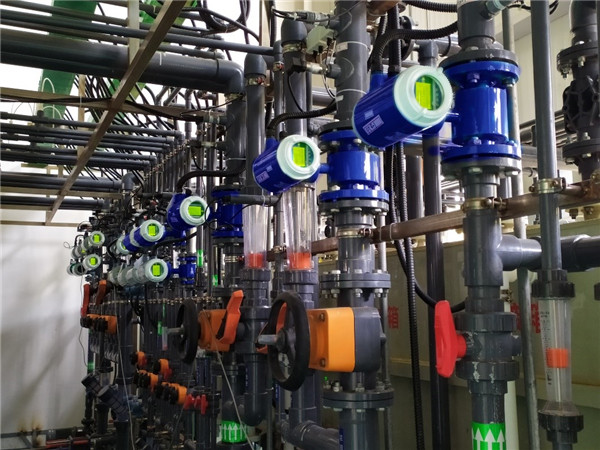

在麥克流量技術團隊的全力支持下，該項目順利在2周內完成所有流量計及儀表的安裝與調試工作。產線按計劃恢復正常生產，并實現了整個生產過程的流量監測，對整個工序建立詳細的數據支持來把控各個環節。
